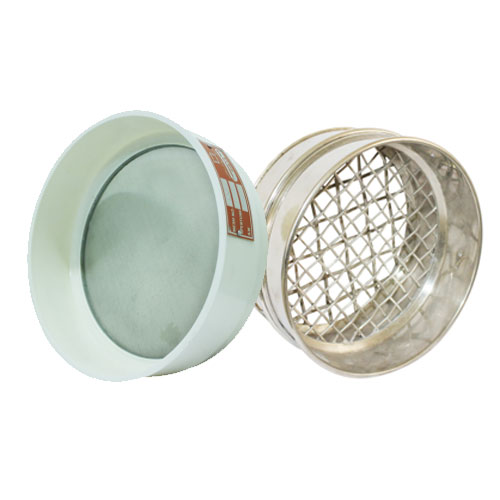

الک آزمایشگاهی (دانه بندی استاندارد)
الک دانهبندی استاندارد آزمایشگاهی یکی از ابزارهای پرکاربرد در آزمایشگاههای صنعتی، معدنی و مهندسی است که برای تفکیک و طبقهبندی ذرات بر اساس اندازه مورد استفاده قرار میگیرد. در این الکها، دو ویژگی اصلی، یعنی دهانه (Aperture) و مش (Mesh)، برای تعریف و شناسایی مشخصات فنی الکها اهمیت ویژهای دارند.
1. قطر فریم الک
قطر فریم الک به اندازه قطر دایرهای اشاره دارد که توری الک روی آن نصب شده است. به عنوان مثال، الک دانهبندی با قطر فریم 8 اینچ به این معنی است که فریم دایرهای که توری به آن متصل شده است، قطر خارجی معادل 8 اینچ دارد.
2. دهانه (Aperture)
دهانه عبارت است از فاصله بین دو تار متوالی در ساختار توری الک. این فاصله معمولاً بر حسب میلیمتر یا میکرون (µm) بیان میشود. دهانه نقش مهمی در تعیین اندازه ذراتی که از الک عبور میکنند، ایفا میکند. هرچه دهانه بزرگتر باشد، ذرات بزرگتر میتوانند از الک عبور کنند.
3. مش (Mesh)
مش تعداد سوراخهای موجود در یک اینچ طولی از توری الک است. به عبارت دیگر، مش نشاندهنده تعداد چشمههای توری در واحد طول یک اینچ است. به عنوان مثال، یک الک با مش 8 دارای 8 سوراخ در هر اینچ طول است.
4. رابطه بین دهانه و مش
رابطه بین دهانه و مش به طراحی ساختاری توری و ضخامت تار و پود آن بستگی دارد. به طور کلی، با افزایش مش، اندازه دهانه کاهش مییابد. اما ضخامت تار و پود نیز تأثیرگذار است و باید بهگونهای طراحی شود که الکهای با مش یکسان، دهانههای یکسانی داشته باشند. این استانداردسازی باعث دقت بیشتر در طبقهبندی ذرات میشود.
5. ویژگیهای تار و پود در الک استاندارد
تار و پود توری الک دارای قطر مشخصی هستند که متناسب با مش و دهانه طراحی شدهاند. این طراحی استاندارد به نحوی است که:
- تمامی الکهای با مش یکسان دارای قطر حفرههای یکسان باشند.
- الکها تحت فشار و استفاده مکرر، استحکام و دوام خود را حفظ کنند.
لیست الک های بهرادسازان
شرح | سایز به میکرون | سایز به اینچ | سایز به میلیمتر | مدل فریم 12 اینچ | مدل فریم 8 اینچ |
سایز 4 | 101600 | 4 | 101.6 | SI.B51 | SI.B2 |
سایز 3 و 1.2 | 88900 | 3.5 | 88.9 | SI.B52 | SI.B3 |
سایز 3 | 76200 | 3 | 76.2 | SI.B53 | SI.B4 |
سایز 2 و 1.2 | 63500 | 2.5 | 63.5 | SI.B54 | SI.B5 |
سایز 2 | 50800 | 2 | 50.8 | SI.B55 | SI.B6 |
سایز 1 و 3.4 | 44450 | 1.75 | 44.5 | SI.B56 | SI.B7 |
سایز 1و 1.2 | 38100 | 1.5 | 38.1 | SI.B57 | SI.B8 |
سایز 1 و 1.4 | 31750 | 1.25 | 31.8 | SI.B58 | SI.B9 |
سایز 1 | 25400 | 1 | 25.4 | SI.B59 | SI.B10 |
سایز 7.8 | 22225 | 0.875 | 22.2 | SI.B60 | SI.B11 |
سایز 3.4 | 19050 | 0.75 | 19.1 | SI.B61 | SI.B12 |
سایز 5.8 | 15875 | 0.625 | 15.9 | SI.B62 | SI.B13 |
سایز 1.2 | 12700 | 0.5 | 12.7 | SI.B63 | SI.B14 |
سایز 5.16 | 7937.5 | 0.312 | 7.9 | SI.B65 | SI.B15 |
سایز 3.8 | 9525 | 0.375 | 9.5 | SI.B66 | SI.B16 |
سایز 1.4 | 6350 | 0.25 | 6.35 | SI.B67 | SI.B17 |
مش 4 | 4760 | 0.187 | 4.75 | SI.B68 | SI.B18 |
مش 5 | 4000 | 0.157 | 4 | SI.B69 | SI.B19 |
مش 6 | 3360 | 0.132 | 3.36 | SI.B70 | SI.B20 |
مش 7 | 2830 | 0.111 | 2.83 | SI.B71 | SI.B21 |
مش 8 | 2380 | 0.0937 | 2.38 | SI.B72 | SI.B22 |
مش 10 | 2000 | 0.0787 | 2 | SI.B73 | SI.B23 |
مش 12 | 1680 | 0.0661 | 1.68 | SI.B74 | SI.B24 |
مش 14 | 1410 | 0.0555 | 1.41 | SI.B75 | SI.B25 |
مش 16 | 1190 | 0.0469 | 1.19 | SI.B76 | SI.B26 |
مش 18 | 1000 | 0.0394 | 1 | SI.B77 | SI.B27 |
مش 20 | 841 | 0.0331 | 0.84 | SI.B78 | SI.B28 |
مش 25 | 707 | 0.028 | 0.71 | SI.B79 | SI.B29 |
مش 30 | 595 | 0.0232 | 0.60 | SI.B80 | SI.B30 |
مش 35 | 500 | 0.0197 | 0.5 | SI.B81 | SI.B31 |
مش 40 | 400 | 0.0165 | 0.4 | SI.B82 | SI.B32 |
مش 45 | 354 | 0.0138 | 0.35 | SI.B83 | SI.B33 |
مش 50 | 297 | 0.0117 | 0.30 | SI.B84 | SI.B34 |
مش 60 | 250 | 0.0098 | 0.25 | SI.B85 | SI.B35 |
مش 70 | 212 | 0.0083 | 0.21 | SI.B86 | SI.B36 |
مش 80 | 177 | 0.007 | 0.177 | SI.B87 | SI.B37 |
مش 100 | 149 | 0.0059 | 0.149 | SI.B88 | SI.B38 |
مش 120 | 125 | 0.0049 | 0.125 | SI.B89 | SI.B39 |
مش 140 | 106 | 0.0041 | 0.106 | SI.B90 | SI.B40 |
مش 170 | 88 | 0.0035 | 0.088 | SI.B90+ | SI.B41 |
مش 200 | 75 | 0.0029 | 0.075 | SI.B91 | SI.B42 |
مش 230 | 63 | 0.0024 | 0.063 | SI.B92 | SI.B43 |
مش 270 | 53 | 0.0021 | 0.053 | SI.B93 | SI.B44 |
مش 325 | 45 | 0.0017 | 0.045 | SI.B94 | SI.B45 |
زیر الک | — | — | — | SI.B95 | SI.B46 |
درب الک | — | — | — | SI.B96 | SI.B47 |
الک شستشو مش 200 | 75 | 0.0029 | 0.075 | — | SI.B48 |
نحوه معرفی الک آزمایشگاهی (دانه بندی استاندارد)
الک دانهبندی استاندارد (آزمایشگاهی) ابزاری دقیق و تخصصی برای طبقهبندی و تفکیک ذرات بر اساس اندازه است که در آزمایشگاههای مختلف صنعتی و مهندسی استفاده میشود. این الکها بر اساس قطر فریم و مش یا سایز دهانه شناخته میشوند. بهعنوان مثال:
الک دانهبندی استاندارد آزمایشگاهی، فریم 8 اینچ و مش 4
الک دانهبندی استاندارد آزمایشگاهی، فریم 12 اینچ و سایز 1
برای اطمینان از دقت و عملکرد صحیح، در استفاده از الکهای دانهبندی باید به نکات زیر توجه شود:
1. حداقل تعداد سوراخهای کامل در توری الک
تعداد سوراخهای کامل در سطح توری الک باید حداقل بیشتر از 5 سوراخ باشد تا دقت طبقهبندی حفظ شود.
در الک دانهبندی فریم 8 اینچ با سایز 1 به بالا ممکن است تعداد سوراخها کمتر از حد استاندارد باشد.
راهکار:
استفاده از الکهای با فریم بزرگتر مانند الک دانهبندی استاندارد فریم 12 یا 18 اینچ که امکان ایجاد تعداد بیشتری سوراخ در سطح توری را فراهم میکند.
2. حداکثر وزن باقیمانده روی توری الک
وزن ذرات باقیمانده روی توری الک نباید از 40 درصد کل نمونه یا 300 گرم در فریم 8 اینچ بیشتر باشد.
مشکلات ناشی از اضافهوزن:
کاهش دقت جداسازی ذرات
ایجاد فشار بیش از حد روی توری و کاهش عمر مفید آن
راهکارها:
افزایش تعداد الکهای استفادهشده در سری دانهبندی
کاهش وزن نمونه اولیه
استفاده از الکهای با فریم بزرگتر برای توزیع وزن بهینه.
3. ثبات و صلبیت توری الک
توری الک باید کاملاً صلب و غیرقابلانعطاف باشد تا نتایج دقیقی ارائه دهد.
مشکلات ناشی از ضعف در ساخت توری:
تغییر شکل توری و کاهش دقت جداسازی
جدا شدن توری از فریم به مرور زمان
راهکار:
در هنگام خرید، دقت کنید که اتصال توری به فریم محکم و یکنواخت باشد. همچنین، از برندهای معتبر که از مواد مقاوم و باکیفیت استفاده میکنند، خرید کنید.
4. کالیبراسیون دورهای الک
برای اطمینان از دقت اندازهگیری، الکهای دانهبندی استاندارد باید هر 12 ماه یکبار کالیبره شوند.
اهمیت کالیبراسیون:
اطمینان از دقت دهانه و مش الک
حفظ استانداردهای دانهبندی در آزمایشهای مکرر
پس از کالیبراسیون، دقت نتایج طبقهبندی تضمین خواهد شد.
5. ترتیب قرارگیری الکها در دستگاه تکاندهنده
الکهای دانهبندی باید بر اساس اندازه دهانه (از بزرگتر به کوچکتر) مرتب شوند:
الکهای با دهانه بزرگتر در بالا
الکهای با دهانه کوچکتر در پایین
این ترتیب باعث میشود که ذرات بزرگتر در لایههای بالایی باقی بمانند و ذرات ریزتر بهراحتی به لایههای پایینتر منتقل شوند. این چینش مناسب، جداسازی دقیق و صحیح ذرات را تضمین میکند.
6. استفاده از نرمافزار برای تحلیل دانهبندی
برای تحلیل و رسم نمودار دانهبندی میتوان از نرمافزارهای تخصصی استفاده کرد. این نرمافزارها دقت و سرعت تحلیل دادههای دانهبندی را افزایش میدهند. بهعنوان مثال، نرمافزار دانهبندی بهراد یکی از ابزارهای کاربردی در این زمینه است.
الک دانه بندی فریم 8 اینچ به این معنی است که قطر فریم که توری به آن متصل شده 8 اینچ است الک دانه بندی استاندارد آزمایشگاهی از نظر قطر حفره های توری به دو گروه تقسیم میشوند. – 1دهانه یا سوراخ (Aperture) – 2مش یا چشمه (Mesh) دهانه عبارت است از: فاصله بین دو تار متوالی بر اساس اینچ مش عبارت است از: تعداد سوراخ ها در یک اینچ طول برای مثال الک با مش 8 دارای 8 سوراخ در طول یک اینچ است. الک دانه بندی استاندارد دارای تار و پود با قطر مشخص است تا الک های با مش های یکسان دارای قطر حفره های یکسان باشد.
شیکر الک را در اینجا ببینید و بیشتر آشنا شوید.
حال برای معرفی یک الک دانه بندی استاندارد( آزمایشگاهی ) از قطر فریم و اسم آن استفاده میکنیم برای مثال : الک دانه بندی استاندارد( آزمایشگاهی ) فریم 8 اینچ و مش 4 الک دانه بندی استاندارد( آزمایشگاهی) فریم 12 اینچ و سایز 1
در استفاده ازالک دانه بندی استاندارد( آزمایشگاهی ) باید به نکات زیر دقت شود :
- تعداد سوراخ های کامل در یک الک دانه بندی باید بیشتر از 5 سوراخ باشد.
این مشکل معمولا در الک دانه بندی فریم 8 و سایز 1 به بالا رخ میدهد که برای رفع آن باید از الک دانه بندی با فریم بزرگتر( الک دانه بندی استاندارد( آزمایشگاهی ) با فریم 12 اینچ یا الک آزمایشگاهی با فریم 18 اینچ ) استفاده کرد.
- وزن مانده روی الک دانه بندی نباید بیشتر از 40 % از کل نمونه یا 300 گرم در الک آزمایشگاهی فریم 8 اینچ باشد.
برای رفع این مشکل باید تعداد الک دانه بندی زیاد شود یا وزن نمونه کمتر شود یا از الک دانه بندی فریم بزرگتر استفاده کرد.
- توری الک دانه بندی باید کاملا صلب و غیر قابل انعطاف باشد.
این مشکل به کارخانه تولید الک آزمایشگاهی برمیگردد در هنگام خرید به اتصال توری به بدنه دقت کنید.
- کالیبراسیون دوره ای الک دانه بندی استاندارد( آزمایشگاهی ) هر 12 ماه انجام شود.
بعد از کالیبراسیون دوره ای میتوان از صحت اندازه گیری الک آزمایشگاهی اطمینان حاصل کرد. ترتیب قرار گرفتن الک دانه بندی استاندارد( آزمایشگاهی )بر روی دستگاه تکان دهنده (جهت دانه بندی) از بالا به پایین از حفره های بزرگتر به کوچکترمی باشد. در این صورت دانه های بزرگتر در الک های بالایی باقی میمانند و دانه های ریز به سمت پایین حرکت میکنند.برای رسم نمودار دانه بندی میتوانید از نرم افزار دانه بندی بهراد در لینک زیر استفاده کنید.
نرم افزار دانه بندی بهراد
بعضی کاربران این الک ها را به نام سرند نیز می شناسند. برای تهیه این محصول میتوانید با شماره های تماس شرکت تماس بگیرید و یا از وبسایت دیجیکالا استفاده کنید:
لینک الک آزمایشگاهی در دیجیکالا
قیمت الک آزمایشگاهی
الک های آزمایشگاهی بسته به نوع، کیفیت ساخت و مش و سایز آنها قیمت های محتلفی دارند. این الک ها را میتوانید در از انواع چینی و بی کیفیت تا نوع دانش بنیان بهرادسازان در بازار ببینید. الک ساخته شده در بهرادسازان از کیفیت بسیار بالایی برخوردار است به نوعی که همه موارد آن دارای ضمانت میباشد و خدمات پس از فروش مجموعه نیز شامل حال خریداران عزیز میباشد. قیمت الک آزمایشگاهی بهرادسازان را میتوانید با استعلام از شماره تلفن های مجموعه به دست آورید.
تشخیص کیفیت الک آزمایشگاهی
تشخیص کیفیت الک آزمایشگاهی به عوامل متعددی وابسته است که شامل مواد ساخت فریم و توری، دقت مش و دهانه، استحکام ساختاری، و تطابق با استانداردهای بینالمللی میشود. الکهای باکیفیت از جنس موادی مانند استیل ضدزنگ ساخته میشوند که مقاومت بالایی در برابر خوردگی و سایش دارند و برای استفاده طولانیمدت در محیطهای آزمایشگاهی مناسب هستند. دقت در اندازه مش و دهانه، که باید کاملاً با مشخصات استاندارد مطابقت داشته باشد، از عوامل اصلی در تضمین نتایج صحیح در آزمایشها است.
اتصال محکم و یکنواخت توری به فریم نیز نشانهای از کیفیت بالای ساخت الک است. همچنین، بررسی مقاومت توری در برابر فشار و استفاده مکرر و تأیید سازگاری با استانداردهایی نظیر ASTM یا ISO میتواند معیارهای مهمی در ارزیابی کیفیت باشد. الکهای بیکیفیت ممکن است دارای توریهای ناصاف یا تار و پود غیریکنواخت باشند که باعث خطا در جداسازی و طبقهبندی ذرات میشود.
